技 术 文 件
一、机床型号名称

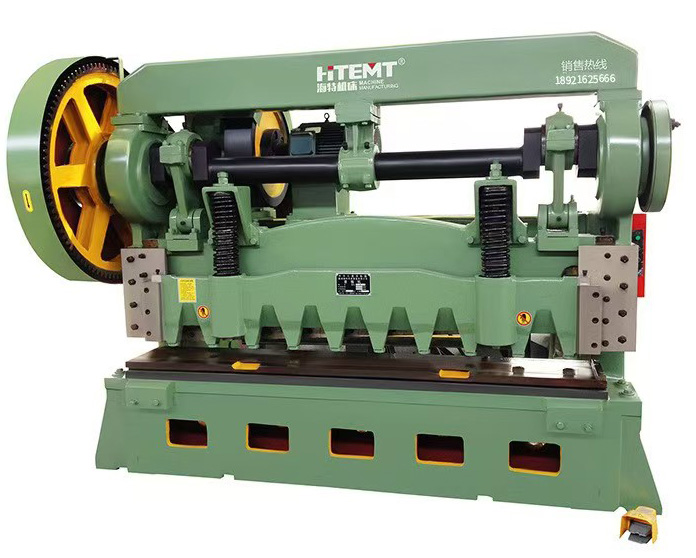

1、型号： Q11-13*2500机械传动式剪板机
2、注册商标： HITEMT
二、主要参数：
1、可剪最大板厚 13 毫米
2、可剪最大板宽 2500 毫米
3、后挡料距离 500 毫米
4、行程次数 22-30 次/钟
5、立柱间距离 2600 毫米
6、被剪板料强度 450 N/平方毫米
7、剪切角 3 度
8、刀片长度 2540 毫米
9、工作台离地面高度 680 毫米
10、喉口深度 230 毫米
11、电动机 型号：Y180L-6 功率：15KW 转数：970转/分
12、外型尺寸 长 3680毫米 宽 2160毫米 高 2450毫米
三、剪板机设计、制造验收标准、按照国家下列标准：
JB5197-91 《剪板机技术条例》
JB T144404-93 《剪板机精度》
四、机器噪声测量标准：
A 计权声压级LPA≤82Db(A)
A计权声功率级LWA≤94 Db (A)
五、性能特点：
1、成熟型力量型机械传动式剪板机。
2、上、下刀架，墙板均为钢板件，采用框架结构焊接而成，强度大。
3、矩型刀片，四个刀口均可使用，保用寿命长。
4、传动采用机械传动，提高了制件精度。
5、剪切速度特别快，为各种类型剪板机之王。
六、设备工作环境：
1、电源要求：三相四线制、380V 50HZ
2、安装场地：平整牢固
七、随机附件、配套件清单
|
序号 |
名称 |
数量 |
备注 |
|
1 |
脚踏开关 |
壹个 |
|
|
2 |
地脚罗丝 |
壹套 |
|
|
3 |
塞尺 |
壹把 |
|
|
4 |
黄油枪 |
壹把 |
|
|
5 |
弹簧拆卸工具 |
壹付 |
|
八、随机技术文件清单
|
序号 |
名称 |
数量 |
备注 |
|
1 |
机床使用说明书 |
壹份 |
|
|
2 |
机床基础图 |
壹份 |
|
|
3 |
机床安装运输吊装图 |
壹份 |
|
|
4 |
合格证明书、装箱清单 |
壹份 |
|
注：上述文件有部分文件装订在同一本中
九、安装调试、技术服务及售后服务
我们公司在致力于开发新产品，提高产品质量的同时，还在世界及国外组建了较为完善的售后服务网络。售后服务网点遍布全国各地。得以给我们的用户提供更为方便、更为优质的服务：
1、 设备的地基由供方提供图纸，需方提供具体的施工。
2、 产品在供方厂装配完毕后，及时通知需方具体的发货时间及安装所需的准备工作。
3、 供方负责设备在需方使用现场的安装调试工作，需方配合，并提供安装所需起重设备、电源及必需条件。
4、 设备在需方安装调试过程中，供方对需方相关技术人员进行免费培训和技术咨询服务。
5、 安装调试完毕，按双方所签的技术协议和相关技术附件，双方共同验收。
6、 供方的产品，自售出之日起实行“三包”，质量三包期为验收合格后壹年。在保修期内，非用户原因造成的零部件损坏，负责更换（易损件不在保修范围内）。三包期满，实行终身保修，收取工本费。
7、 供方为需方提供上门服务。接到需方质量报告后，2小时作出答复，48小时到现场维修。
我公司本着友好，比质比价的合作原则，提供以上参数及配置，供用户参考，如有特殊要求可以面商。欢迎贵公司领导来我公司考察、指导。
